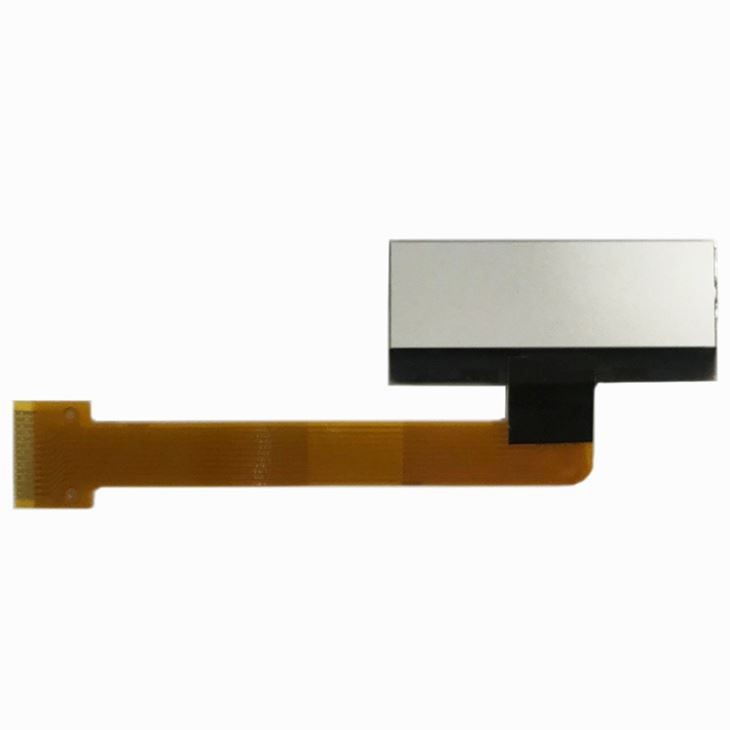

Väikese suurusega graafiline LCD-ekraani moodul
Kõigi meie LCD-ekraanide jaoks on meie disainiinsenerid kogunud palju LCD-kontrolleri andmelehti, kontrollides samal ajal erinevaid kuvarikontrollereid ja kiibikomplekte. Lisasime need siia, et muuta nende erinevate kontrollerite ja kiibistikega töötamine lihtsamaks.
- Toote tutvustus
Toote üksikasjad
Kõigi meie LCD-ekraanide jaoks on meie disainiinsenerid kogunud palju LCD-kontrolleri andmelehti, kontrollides samal ajal erinevaid kuvarikontrollereid ja kiibikomplekte. Lisasime need siia, et muuta nende erinevate kontrollerite ja kiibistikega töötamine lihtsamaks. Neid LCD-andmelehti ei loo ega halda Crystalfontz; need tarnitakse teie kasutamiseks lihtsalt "nagu on".
Tehnilised andmed
Väikese suurusega graafiline LCD-ekraan | |

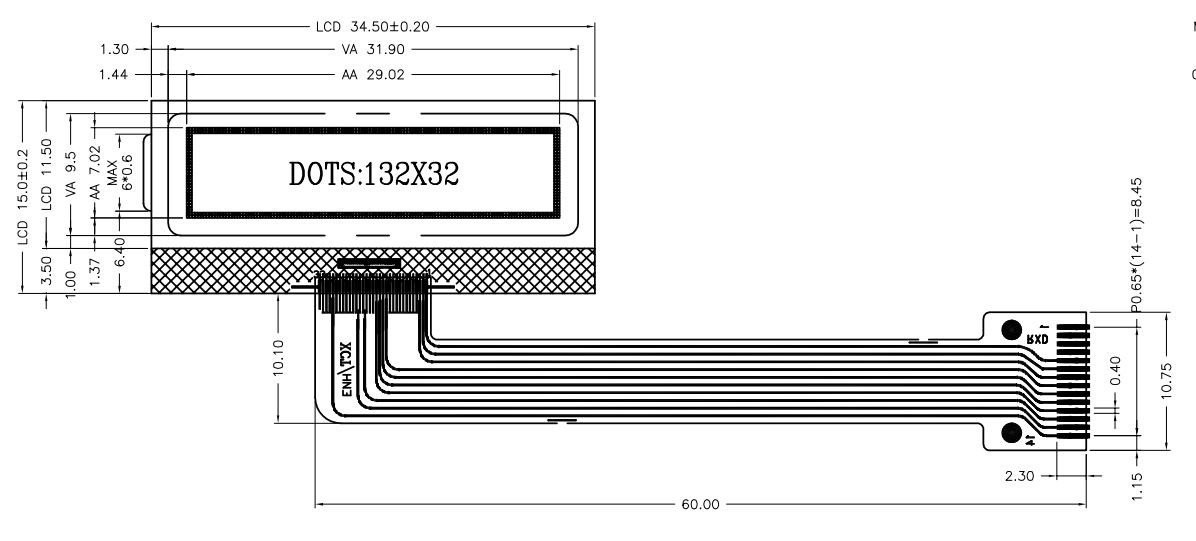

Kontuuri suurus | 34,5x15 mm |
Vaateala | 31,9x9,5 mm |
Aktiivne ala | 29,02x7,02 mm |
Ekraani eraldusvõime | 132x32 |
Kuvamisrežiim | FSTN/Peegeldav/Positiivne |
Vaatenurk | 12:00 |
Sõidumeetod | 1/32 tollimaks, 1/6 eelarvamus |
VOP | 6.2V |
VDD | 3.0V |
TOP | -10 - pluss 60 |
TST | -20- pluss 70 |
Ühendus | COG pluss FPC |
Draiveri IC | ST7567 (või muu ühilduv IC) |
RoHS-iga ühilduv | Jah |
1. Kuvarežiim: FSTN /peegeldav / positiivne.
2. Vaatenurk: 12 0'kell.
3. Sõidumeetod: 1/32 töökoormus 1/6 eelpinge, Vop=6.2V (kliendi näidis), Vdd=3.0V.
4. Ülemine: -10 kraadi ~ pluss 60 kraadi , Tst: -20 kraadi kraadi ~ pluss 70 kraadi kraadi .
5. Ühendus: COG pluss FPC.
6. Draivi IC: ST7567 (või muu ühilduv IC)
7. RoHS-iga ühilduv: jah.
KKK
1. Kas saate esitada jooniseid ja sellega seotud protseduure?
V: Pakume klientidele kinnitamiseks jooniseid ja protseduure.
2. Kuidas juhite toote kvaliteeti?
V: Tooted on küpsetatud, vanandatud, elektrilised mõõtmised ja muud testimisprotseduurid.
3. Kas toode on laos? Kui pikk tootmistsükkel?
V: Mõned tooted on laos, väikepartii tootmine 1 nädal, masstootmine 2 nädalat.
